无限星(YE01)

INFINITY STAR 是一款适用于租赁市场的线性户外 LED 视频灯具,具有 20 毫米像素间距和各种光学配件,可实现各种外观。 VDO Sceptron 20 由 Martin P3 系统控制器系列驱动,可轻松配置、映射和设置,并且还向后兼容 DMX,以实现较小的设置。集成的电源和数据布线可实现长菊花链,每条电缆可配备多个固定装置,而电源可位于后台(最远 50 m 外),以实现干净的设置,避免杂乱的布线和多个驱动器盒。
1
2

视频

效果类型

范围

物理 VDO Sceptron™ 20、320 mm 型号长度 320 毫米(12.6 英寸)
宽度 27 毫米(1.06 英寸)
不含正面的高度 28 毫米(1.10 英寸)
标准前部高度(方形扩散器) 42 毫米(1.65 英寸)
不含正面重量 0.40 千克(0.9 磅)
标准前部重量(方形扩散器) 0.50 千克(1.1 磅)
VDO Sceptron™ 20、1000 mm 型号长度 1000 毫米(39.4 英寸)
宽度 27 毫米(1.06 英寸)
不含正面的高度 28 毫米(1.10 英寸)
标准前部高度(方形扩散器) 42 毫米(1.65 英寸)
不含正面重量 1.2 千克(2.6 磅)
标准前部重量(方形扩散器) 1.4 千克(3.1 磅)
动态效果控制分辨率 每种颜色的 16 位 (P3) 或 8 位 (DMX) 控制
控制选项 Martin P3™ 系统控制器(通过 Martin P3 PowerPort™)或 DMX
协议检测 自动的
设置和寻址 Martin P3™ 系统控制器或 RDM 兼容控制器
颜色和强度校准 像素级
DMX 合规性 USITT DMX512-A
RDM 合规性 ANSI/ESTA E1.20
固件更新 通过 Martin P3™ 系统控制器
控制方式,直接DMX控制 RGB、基本、段和像素
DMX通道,直接DMX控制 3/10/13/22/55/157
控制模式,通过 P3 的 DMX P3 强度、P3 RGB、P3 基本、P3 混合和 P3 PixelMap
DMX 通道,通过 P3 进行 DMX 选项范围广泛,从 1 到 153
设备状态 多色视觉指示
设备测试和重置 磁性按钮可调用本地测试模式并重置设备
最短 LED 寿命 50,000 小时(>70% 发光输出)*
分档 严格的颜色和通量分级
校准 全色域像素校准
扩散器/透镜选项 前开式、扁平扩散器、扁平烟熏扩散器、圆形扩散器、圆形烟熏扩散器、方形扩散器(标配有固定装置)、方形烟熏扩散器、管式扩散器、管式烟熏扩散器、NoBlend 扩散器 20 毫米、NoBlend 烟熏扩散器 20 毫米、NoBlend 扩散器 40 毫米、NoBlend 烟熏扩散器 40 毫米、窄透镜阵列 20毫米,非对称(洗墙)镜头
色彩分辨率 每颜色 16 位(每像素 48 位)
可视角度 120° x 120°(半峰值)
间距(像素中心到中心) 20.00 毫米
发光强度,校准模式 每米125cd
光输出,校准模式 每米 375 流明
总输出,校准模式 4166 尼特(固定装置放置在中心距为 30 毫米的连续表面上)
LED 阵列 VDO Sceptron 20 320mm 1×16
LED 阵列 VDO Sceptron 20 1000mm 1×50
相关色温 6500 开尔文
LED 刷新率 - 标准模式 1001赫兹
LED 刷新率 - 高刷新模式 4004赫兹
亮度控制 视频处理
伽马校正和控制 视频处理
色温控制 视频处理
色彩空间控制 视频处理
标定处理 视频处理
同步 视频处理
信号协议 Martin P3(通过 Martin P3™ PowerPort)或 DMX
颜色 哑光黑
根据 挤压铝型材
防护等级 IP65
符合 RoHS 标准 是的
安装 型材背面用于 M6 紧固螺母的通道
安装选项 M6 螺栓、可选滑动支架(接受 M12 螺栓)、半耦合器、套管适配器、线性耦合器、平行耦合器、枢轴耦合器、落地支架
方向 任何
电源和数据输入 6 针定制 (BBD) IP66 防护等级
电源和数据直通 6 针定制 (BBD) IP66 防护等级
兼容热插拔 是的
标称输入电压 48 伏直流+/- 4%
电源选项 Martin P3™ PowerPort 1500、Martin P3™ PowerPort 1000 IP、Martin™ DMX PowerPort 375、Martin™ IP66 PSU 240W 或通用 48 VDC PSU
最大功耗,所有 LED 均处于全强度,VDO Sceptron™ 20、320 mm 5瓦
最大功耗,所有 LED 均处于全强度,VDO Sceptron™ 20, 1000 mm 15瓦
冷却 对流
最高环境温度(Ta max.) 55°C(131°F)
最低环境温度(Ta min.) -30°C(-22°F)
总散热量(计算值,+/- 10%),VDO Sceptron™ 20、320 mm 19 BTU/小时
总散热量(计算值,+/- 10%),VDO Sceptron™ 20, 1000 mm 60 BTU/小时
有害物质限制指令 合规
抵达 合规
报废电子电气设备 合规
提案 65 合规
功效(最大输出) 22.1 流明/瓦
轻水堆* 277 流明/千克(128 流明/磅)
欧盟安全 EN 60950-1、EN 60950-22、EN 62471
欧盟电磁兼容 EN 55032、EN 55024
美国安全 UL 60950-1、UL 60950-22
美国电磁兼容 FCC 第 15 部分 A 类
加拿大安全 CSA C22.2 编号 60950-1、编号 60950-22
加拿大电磁兼容 ICES-003 A 级
澳大利亚/新西兰 RCM
印度 国际清算银行

配件安装

作为圆形柔光器,我的工作是柔化光束,将其从坚硬、聚焦的聚光灯转变为平滑、均匀的光线。我消除了刺眼的阴影和热点,创造出柔和、迷人的光芒,非常适合一般舞台覆盖、背光或为场景添加柔和、大气的感觉。

8

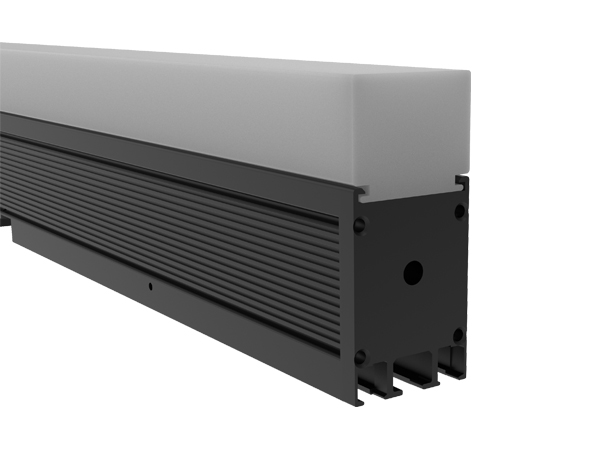

我是一名方形漫射器,我的目的是重塑和柔化光线,以匹配舞台和视频屏幕的自然几何形状。通过均匀地散射光束,我将输出从圆形光斑转变为方形光斑,确保无缝、均匀地覆盖背景和布景,而无需复杂的聚焦。这创造了一种平滑、无阴影的外观,与其他灯光完美融合,使我成为现代舞台洗色和视频友好照明的理想选择。

10

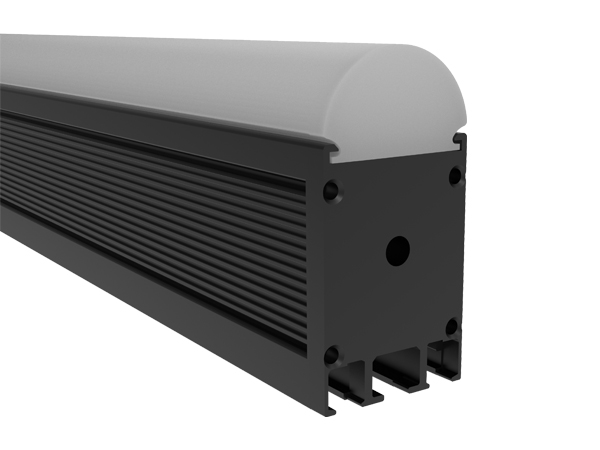

我是半圆形扩散器,这是一种专门的工具,旨在将我的光束塑造成独特的“半月”轮廓。通过柔化这种独特形状的光线,灯光设计师可以创造出戏剧性的视觉效果,例如突出显示背景的特定部分或投射独特的艺术阴影,而无需图案片或复杂的聚焦,为舞台添加一层创意纹理。

7

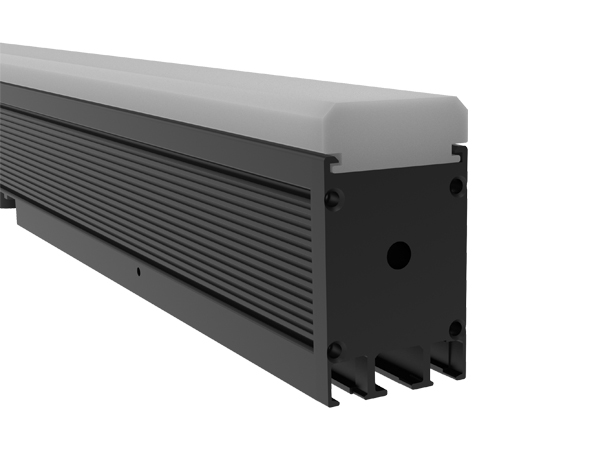

我是半方形扩散器,一种专门的过滤器,旨在将我的光束修改为独特的“半方形”形状。通过柔化这种特定几何形状的光线,灯光设计师可以创造出精确、戏剧性的效果,例如在舞台上锐利地切割光线或与其他灯具无缝混合,为视觉叙事添加独特的纹理和控制层。

9

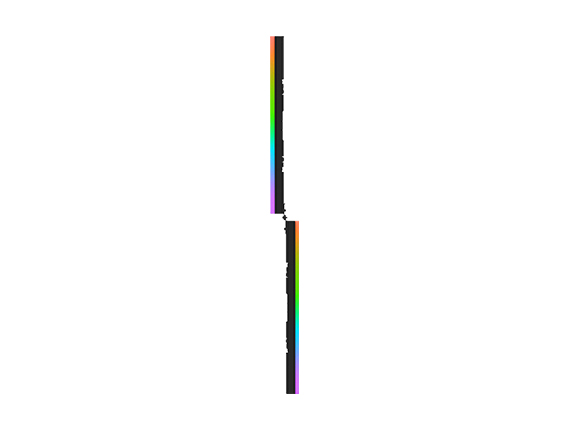

我是一个180°连接者,我的工作就是彻底翻转我的观点。通过连接到我的外壳,我允许光束按来时的方向直接射回,使我能够“回头看”。这使我成为狭窄位置的完美解决方案——例如桁架的末端或拥挤的舞台边缘——在那里我仍然可以照亮舞台的其余部分或观众,而不占用额外的空间或需要转身。

13
14

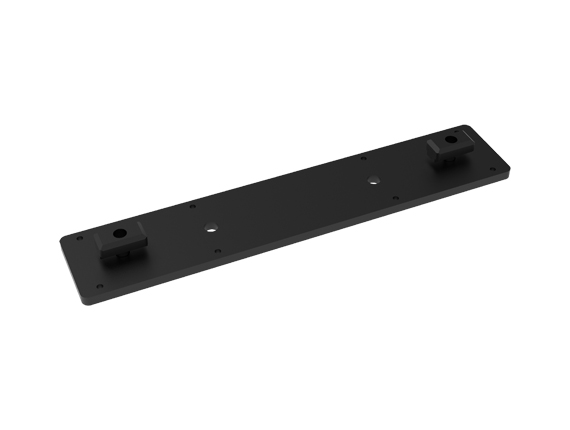

我是一名 90° 连接器,我的角色是让我能够立即旋转和重定向我的光束。通过连接到我的输出,我可以将灯光转向侧面 90 度,从而使我能够从狭窄的空间(例如桁架边缘或布景的角落)发光,而无需物理旋转整个灯具。这使我成为一个灵活的工具,可以进行创造性的侧光、上光或照射原本无法到达的特定位置。

11
12

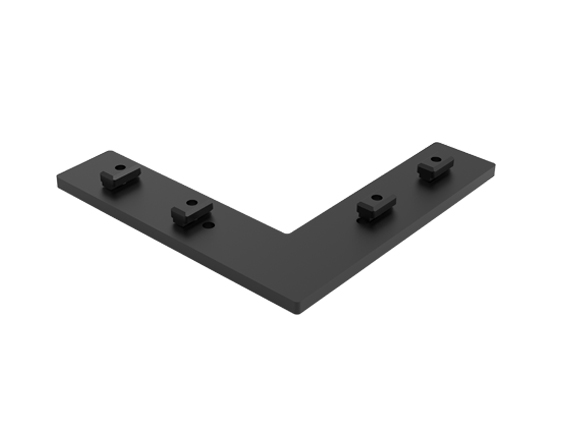

我是一个旋转连接器,我的超能力是灵活性。与固定支架不同,我只需扭转我的身体,就可以将横梁调整到任何角度,即使是在悬挂时也是如此。这意味着我可以精确地调整我的目标,纠正我的焦点或在飞行中改变我的方向,而无需重新安装整个灯具,让照明人员完全控制我的发光位置。

15
16

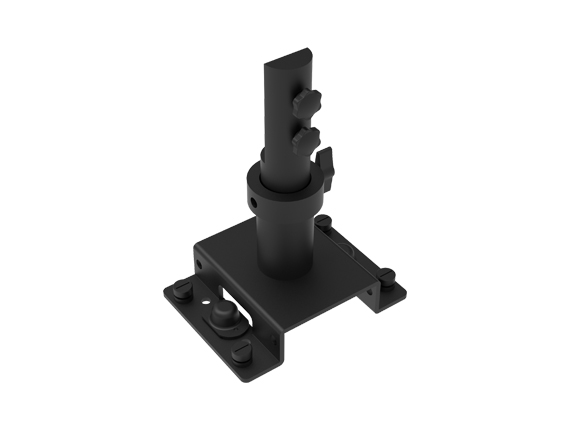

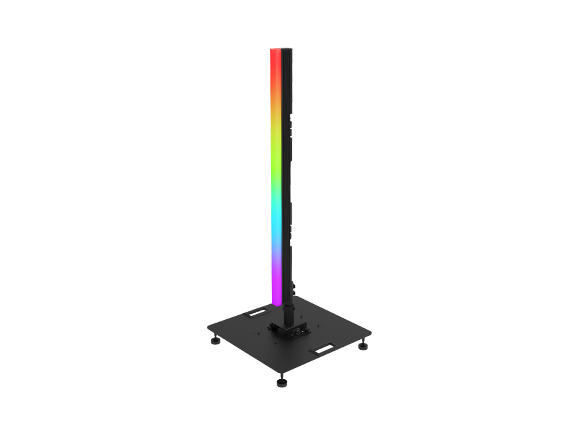

我是基础连接器,我是将我从一个独立单元转变为装备的完全集成部分的重要环节。通过牢固地连接到我的外壳,我提供了稳定的安装点,使我能够安全地悬挂在桁架或支架上。我确保我准确地停留在工作人员放置的位置——坚固、稳定且无振动——这样我就可以专注于提供完美的光束,而不会出现任何晃动或移动。

17
18

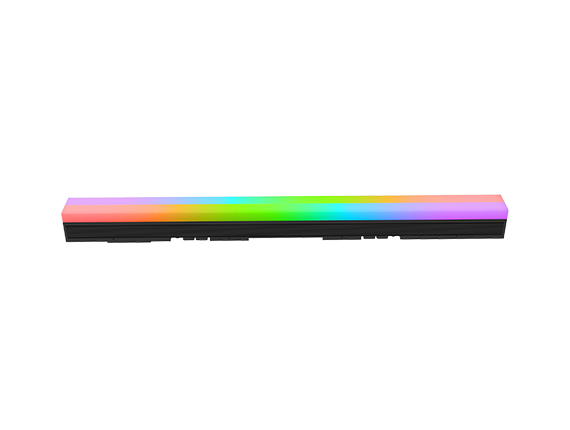

我是水平连接者,我的目的是帮助我站得高高的,向前看。通过将安装点远离我的身体,我可以确保我的光束与地面完全平行,即使我坐在地板上或紧紧地排成一排。这可以防止我的外壳阻挡我自己的光线,使我能够创建干净的水平光束以实现空中效果或均匀地清洗舞台而不会产生任何物理干扰。

19
20

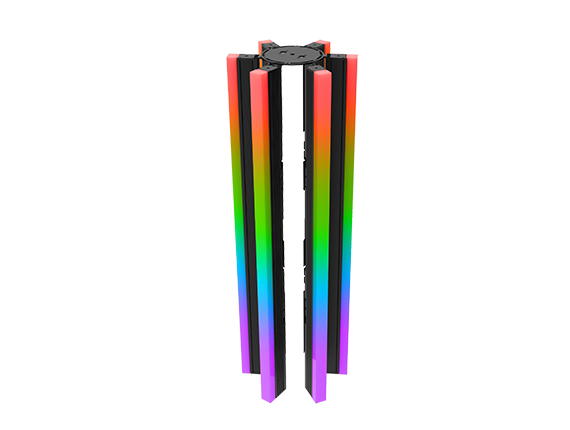

我是一个矩形连接器,我的工作是重塑我的足迹以适应现代舞台。通过扩展我的外壳,我将输出从标准圆形变成了光滑、宽的矩形。这使我能够用高而窄的光线覆盖背景、天幕和大型风景元素,完美地适应布景的纵横比,消除地板或天花板上的浪费光线,确保清晰、专业的外观。

21
22

我是一个立方体连接器,我的角色是给我一个坚实的、三维的存在。通过增加外壳的深度和结构,我可以将自己安装在复杂的多向配置中,非常适合构建复杂的灯阵列或“灯箱”。我将自己变成了一个多功能的构建模块,使工作人员能够创建独特的几何装置和沉浸式环境,远远超出了简单的平面光洗。


23
24

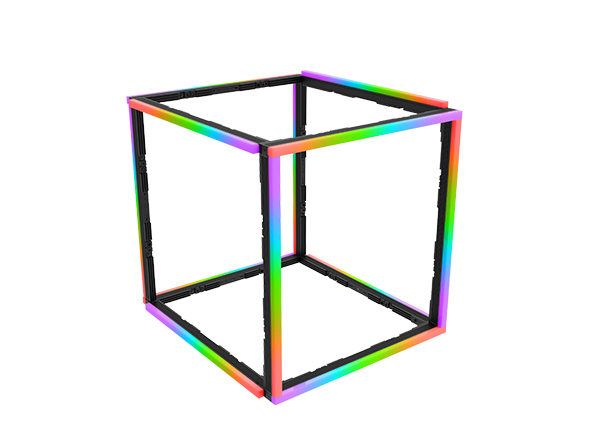

无线APP控制

25
5

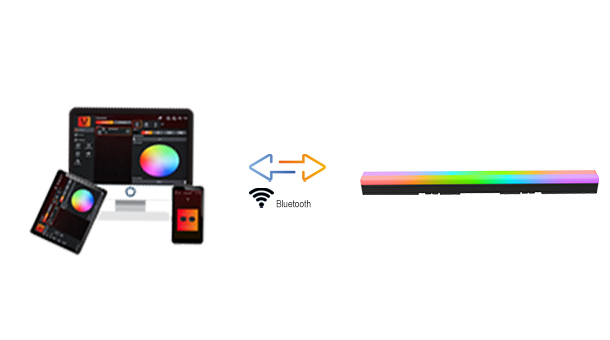

我是无线APP控制,一个无形的链接,让整个演出尽在操作员的指尖。通过将我连接到智能手机或平板电脑,我可以让灯光设计师对我的颜色、动作和效果进行编程,而无需束缚在笨重的控制台上。这种自由度可以将任何设备变成指挥中心,让我可以非常快速、轻松地调整设置、创建动态场景并从房间的任何地方控制舞台气氛。
